| Version | SKU | Vitesse nominale | Couple nominal | Courant nominal | Stock | Prix | Action |
|---|---|---|---|---|---|---|---|
| 12 V | B7445ADF86B1 | 10700 rpm | 30.4 mN·m | 3.21 A | en stock |
325,00 € HT |
|
| 24 V | B7445AE030F6 | 8920 rpm | 31.5 mN·m | 1.4 A | en stock |
325,00 € HT |

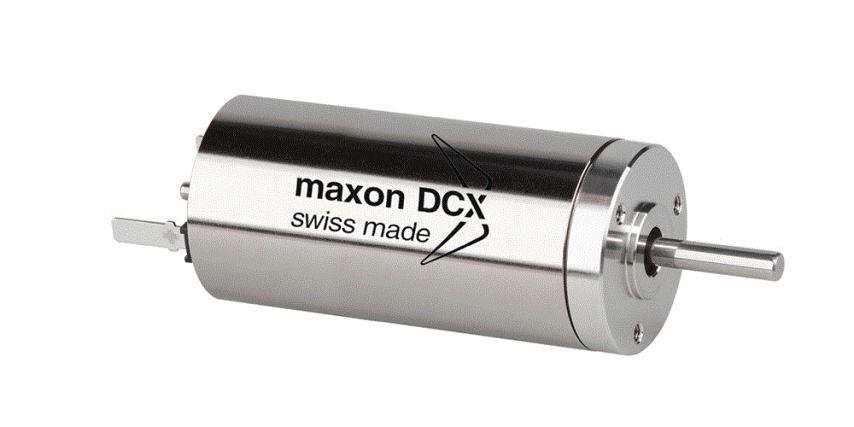

Moteur DCX 22LG
Moteur à courant continu (DC) - maxon
Points forts :
- Rapport puissance/encombrement exceptionnel : performance maximale dans un faible volume
- Haute précision d’asservissement : contrôle optimal des mouvements
- Faible consommation : efficacité énergétique pour usages prolongés
- Construction robuste : résistance aux environnements difficiles
- Faible niveau sonore : intégration discrète et agréable
Concept configurable : choix des balais, roulements, bobinages, flasques, arbres, câbles et accessoires ; contacter votre conseiller technique pour plus d'informations et accompagnement de votre configuration personnalisée
Qualité maxon : garantie de fiabilité et longévité
Le DCX 22LG est un moteur à courant continu développé par maxon, spécialement conçu pour les applications d’asservissement où le rapport puissance/encombrement est primordial. Sa conception optimisée offre une excellente performance tout en restant compact, parfait pour les systèmes exigeant précision et puissance dans un espace limité.
Ce moteur garantit un contrôle dynamique précis, assurant une réponse stable même sous charges variables. Son rendement élevé minimise la consommation énergétique, un avantage important pour des usages prolongés. Sa robustesse assure un fonctionnement fiable dans des environnements industriels, médicaux ou mobiles où la constance des performances est essentielle.
A partir de 325,00 € HT
Ce produit existe en plusieurs versions.
Voir les versions produitLivraison 48h jusqu'à 5 pièces En savoir plus
Garantie 1 an sur tous les produits
| Température ambiante maximale de fonctionnement | 100 °C |
|---|---|
| Température ambiante minimale de fonctionnement | -40 °C |
| Charge axiale max. (dynamique) | 2.5 N |
| Jeu axial | 0.1 mm |
| Force de chassage axiale max. (statique) | 30 N |
| Type de palier/roulement | Roulement à billes |
| Type de commutation | Balais graphite |
| Matière des aimants | Aimant Terres Rares |
| Fabricant | maxon |
| Nombre segments de collecteur | 9 |
| Nombre de paires de pôles | 1 |
|---|---|
| Charge radiale max. | 16 N |
| Jeu radial | 0.02 mm |
| Technologie | Courant Continu (DC) |
| Résistance therm. boîtier/air ambiant | 13.6 K/W |
| Résistance therm. bobinage/boîtier | 4.57 K/W |
| Constante de temps therm. moteur | 646 s |
| Poids | 102.5 g |
| Température max. du bobinage | 125 °C |
Ce moteur est livré prêt à l’emploi. Il constitue une solution fiable et performante pour vos projets techniques les plus exigeants. Parmi les cas d’usage typiques :
- Robotique légère : mouvements précis et puissants dans un encombrement réduit
- Instruments médicaux : fiabilité et précision pour des dispositifs critiques
- Automatisation industrielle : moteurs compacts pour commandes précises
- Systèmes embarqués : performance et compacité pour des applications mobiles
Équipements d’asservissement : contrôle dynamique et efficacité énergétique
Le DCX 22LG s’impose comme un choix pertinent pour des besoins exigeants de puissance, précision et compacité.
-
Fichier CAO 3D Download
-
Plan 2D Download
-
Fiche produit Download
