| Version | SKU | Vitesse nominale | Couple nominal | Courant nominal | Stock | Prix | Action |
|---|---|---|---|---|---|---|---|
| 18 V | 509580 | 3930 rpm | 209 mN·m | 5.5 A | en stock |
493,00 € HT |
|
| 24 V | 565081 | 3930 rpm | 218 mN·m | 5.7 A | en stock |
493,00 € HT |

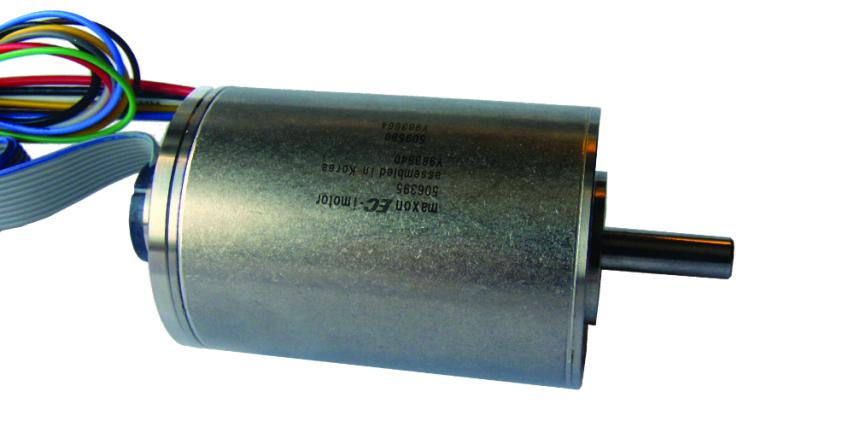

Moteur EC-i 40 HT 100W/EASY
Moteur à courant continu brushless (BLDC) - maxon
Points forts :
Alimentation 18V : standard pour applications embarquées
Codeur EASY 1024 points avec Line Driver : précision et fiabilité
Encombrement réduit et poids léger : intégration facile
Couple élevé et forte accélération : réactivité maximale
Grande durée de vie : robustesse pour environnements exigeants
Le EC-i 40 HT 100W/EASY est un moteur brushless développé par maxon, spécialement conçu pour les applications d’asservissement nécessitant précision, compacité et performances dynamiques élevées. Alimenté en 18V, ce moteur intègre un codeur EASY 1024 points avec Line Driver, garantissant une excellente résolution de positionnement et une communication fiable avec les systèmes de commande. Grâce à son format compact et à son faible poids, le EC-i 40 HT s’intègre facilement dans des environnements contraints tout en délivrant un couple élevé. Sa capacité à atteindre rapidement des vitesses élevées permet d’optimiser les temps de cycle, en faisant une solution idéale pour les applications où la réactivité est essentielle. Ce moteur a été conçu pour une longue durée de vie et une fiabilité maximale, même dans des conditions de fonctionnement intensif. Sa technologie brushless assure un fonctionnement silencieux, sans maintenance, et un rendement énergétique supérieur.
A partir de 493,00 € HT
Ce produit existe en plusieurs versions.
Voir les versions produitLivraison 48h jusqu'à 5 pièces En savoir plus
Garantie 1 an sur tous les produits
| Température ambiante maximale de fonctionnement | 100 °C |
|---|---|
| Température ambiante minimale de fonctionnement | -40 °C |
| Charge axiale max. (dynamique) | 7 N |
| Jeu axial | 0.15 mm |
| Force de chassage axiale max. (statique) | 87 N |
| Type de palier/roulement | Roulement préchargés |
| Certification/Norme | CE |
| Type de commutation | Electronique |
| Matière des aimants | Aimant Terres Rares |
| Fabricant | maxon |
| Nombre de phases | 3 |
| Nombre de paires de pôles | 1 |
|---|---|
| Charge radiale max. | 29.9 N |
| Vitesse maximale admissible | 8000 rpm |
| Technologie | Moteurs BLDC |
| Résistance therm. boîtier/air ambiant | 7.17 K/W |
| Résistance therm. bobinage/boîtier | 1.35 K/W |
| Constante de temps therm. moteur | 1400 s |
| Constante de temps therm. bobinage | 25.8 s |
| Poids | 390 g |
| Température max. du bobinage | 155 °C |
Le EC-i 40 HT 100W/EASY est livré prêt à l’emploi. Il représente une solution efficace et performante pour vos projets d’automatisation exigeants. Parmi les cas d’usage typiques :
Robotique légère : mouvements rapides et précis dans des espaces restreints
Équipements portables : motorisation puissante et compacte
Automatisation industrielle : cycles courts et grande précision
Systèmes embarqués : intégration facilitée et durabilité accrue
Le EC-i 40 HT 100W/EASY est un moteur compact, puissant et intelligent, idéal pour les applications de précision.
-
Fichier CAO 3D Download
-
Plan 2D Download
-
Fiche produit Download
