| Version | SKU | Vitesse nominale | Couple nominal | Courant nominal | Stock | Prix | Action |
|---|---|---|---|---|---|---|---|
| 24v/0003 | 686619 | 810 rpm | 190 mN·m | 6.4 A | en stock |
503,00 € HT |
|
| 24v/0015 | 686620 | 190 rpm | 760 mN·m | 6.4 A | en stock |
571,00 € HT |
|
| 24v/0025 | 686621 | 120 rpm | 1200 mN·m | 6.4 A | en stock |
571,00 € HT |
|
| 24v/0050 | 686622 | 59 rpm | 2300 mN·m | 6.4 A | en stock |
572,00 € HT |
|
| 24v/0099 | 686623 | 30 rpm | 4400 mN·m | 6.4 A | en stock |
638,00 € HT |
|
| 24v/0168 | 686624 | 18 rpm | 7500 mN·m | 6.4 A | en stock |
638,00 € HT |
|
| 24v/0252 | 686625 | 12 rpm | 10000 mN·m | 6.4 A | en stock |
643,00 € HT |

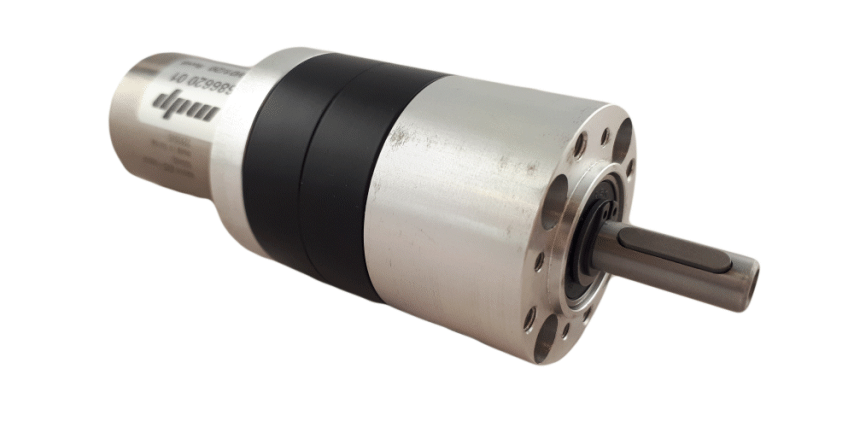

Motoréducteur EC-i30 HT/PM42
Motoréducteur Brushless - maxon France
Points forts :
- Motoréducteur brushless 24 V – jusqu’à 45 W
- Vitesse moteur à vide : 8520 tr/min (entrée réducteur limitée à 3000 tr/min)
- Couple nominal en sortie : 0,19 à 10,5 Nm
- Vitesse de sortie : 31 à 2 120 tr/min
- Réducteur planétaire PM42 : robuste, grande capacité de charge
- Format compact, malgré une puissance et une résistance renforcées
- Bonne dissipation thermique, idéale pour les cycles intensifs
Le motoréducteur EC-i 30 HT/PM42, proposé par maxon France, sur base d’un moteur maxon, associe un moteur brushless compact à haute densité de puissance à un réducteur planétaire PM42, conçu pour supporter des charges mécaniques plus importantes tout en maintenant une excellente fiabilité. Il s’adresse aux applications nécessitant un couple élevé, une vitesse variable et une robustesse accrue, dans un format mécatronique toujours compact. Le moteur EC-i 30 HT délivre une puissance de 45 W, avec une vitesse à vide pouvant atteindre 8520 tr/min. Remarque : la vitesse d’entrée du réducteur PM42 est limitée à 3000 tr/min, afin de préserver la longévité et le bon fonctionnement de l’ensemble. En sortie de réducteur, ce motoréducteur offre un couple nominal compris entre 0,19 et 10,5 Nm, selon le rapport sélectionné, et une vitesse de sortie allant de 31 à 2 120 tr/min. Cette plage étendue permet de couvrir des besoins variés, qu’il s’agisse de mouvements dynamiques ou de réglages fins à haute charge. Le réducteur planétaire PM42, plus grand et plus robuste que la version PM32, offre une capacité renforcée en efforts radiaux et axiaux, tout en conservant un bon rendement et un faible jeu. Ce motoréducteur constitue ainsi une solution fiable et précise pour les systèmes embarqués ou industriels à haute exigence mécanique.
A partir de 503,00 € HT
Ce produit existe en plusieurs versions.
Voir les versions produitGarantie 1 an sur tous les produits
Conçu pour les intégrateurs recherchant performance, endurance et compacité, le motoréducteur EC-i 30 HT/PM42 constitue une solution mécatronique performante pour les entraînements soumis à des contraintes mécaniques élevées, dans des environnements exigeants. Cas d’usage typiques : Grâce à sa capacité à délivrer un couple important sur une large plage de vitesses et à encaisser des charges mécaniques significatives, le motoréducteur EC-i 30 HT/PM42 est particulièrement adapté à :
- Robots industriels ou collaboratifs lourds : pour les articulations nécessitant robustesse et contrôle précis AGV ou AMR robustes : motorisation puissante avec faible encombrement
- Systèmes de levage ou d’assistance : actionneurs électromécaniques à forte contrainte de charge Équipements automatisés ou convoyeurs intelligents : moteurs d’entraînement avec longue durée de vie
- Mécanismes embarqués dans l’aéronautique ou le militaire : performance dans un encombrement maîtrisé
Livré monté et prêt à l’emploi, le EC-i 30 HT/PM42 est une solution complète, fiable et modulaire, pensée pour les intégrateurs à la recherche d’un rapport optimal entre compacité, couple et durabilité.
-
