| Version | SKU | Vitesse nominale | Couple nominal | Courant nominal | Stock | Prix | Action |
|---|---|---|---|---|---|---|---|
| 48 V | 607930 | 3184 rpm | 1.26 N·m | 8.73 A | en stock |
290,00 € HT |

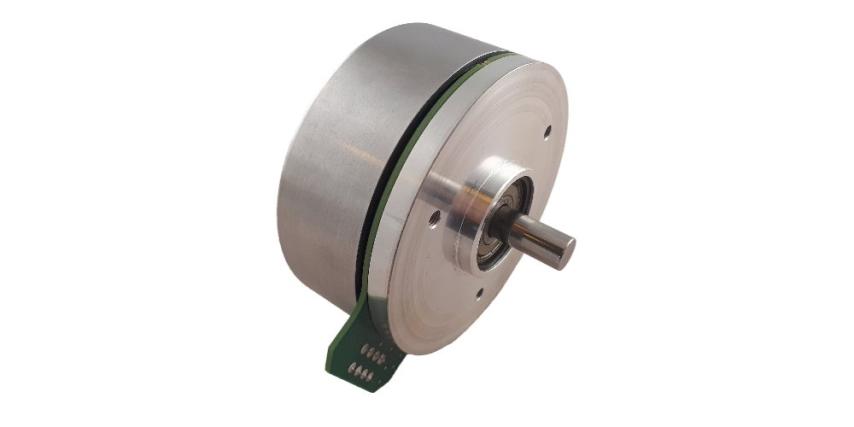

Moteur EC 90 flat 400W
Moteur à courant continu brushless (BLDC) - maxon
Points forts :
- Forme plate : idéale pour les espaces limités
- Rotor ventilé : meilleure dissipation thermique et performance accrue
- Puissance nominale de 400W : adaptée aux applications industrielles exigeantes
- Technologie brushless : rendement élevé et maintenance réduite
- Intégration facile : solution compacte et performante
Le EC 90 flat 400W est un moteur brushless plat conçu par maxon, pensé pour offrir une intégration optimale dans des espaces réduits tout en garantissant des performances élevées. Sa conception plate facilite son implantation dans des systèmes où l’encombrement est un critère clé, sans compromettre la puissance délivrée.
Ce moteur est équipé d’un rotor ventilé, ce qui améliore significativement la dissipation thermique, permettant ainsi de maintenir une performance constante même sous fortes charges. Cette ventilation intégrée contribue également à prolonger la durée de vie du moteur en évitant la surchauffe.
Avec une puissance nominale de 400W, le EC 90 flat 400W répond aux besoins des applications industrielles nécessitant à la fois compacité et efficacité énergétique. Sa technologie brushless assure un fonctionnement silencieux, une excellente fiabilité et un faible entretien.
A partir de 290,00 € HT
Ce produit existe en plusieurs versions.
Voir les versions produitLivraison 48h jusqu'à 5 pièces En savoir plus
Garantie 1 an sur tous les produits
| Température ambiante maximale de fonctionnement | 100 °C |
|---|---|
| Température ambiante minimale de fonctionnement | -40 °C |
| Charge axiale max. (dynamique) | 30 N |
| Jeu axial | 0.14 mm |
| Type de palier/roulement | Roulement préchargés |
| Type de commutation | Electronique |
| Matière des aimants | Aimant Terres Rares |
| Fabricant | maxon |
| Nombre de phases | 3 |
| Nombre de paires de pôles | 11 |
| Charge radiale max. | 130 N |
|---|---|
| Jeu radial | 0 mm |
| Vitesse maximale admissible | 500 rpm |
| Technologie | Moteurs BLDC |
| Résistance therm. boîtier/air ambiant | 1.56 K/W |
| Résistance therm. bobinage/boîtier | 1.09 K/W |
| Constante de temps therm. moteur | 232 s |
| Constante de temps therm. bobinage | 34.2 s |
| Poids | 964 g |
| Température max. du bobinage | 125 °C |
Ce moteur est livré prêt à l’emploi et constitue une solution robuste et efficace pour vos projets industriels où la compacité et la performance sont prioritaires.
Parmi les cas d’usage typiques :
- Automatisation industrielle : motorisation compacte et puissante
- Robotique : intégration dans des systèmes nécessitant faible encombrement
- Équipements mobiles : performance thermique et fiabilité optimales
- Systèmes embarqués : motorisation adaptée à des contraintes d’espace strictes
-
Fichier CAO 3D Download
-
Plan 2D Download
-
Fiche produit Download
