| Version | SKU | Vitesse nominale | Couple nominal | Courant nominal | Stock | Prix | Action |
|---|---|---|---|---|---|---|---|
| 12 V | B72E324F0D67 | 4000 rpm | 29.5 mN·m | 1.3 A | en stock |
328,00 € HT |
|
| 24 V | B72DC24A4356 | 4070 rpm | 29.2 mN·m | 0.66 A | en stock |
328,00 € HT |

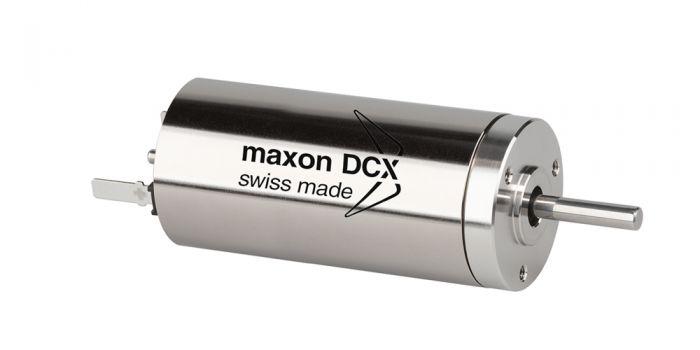

Moteur DCX 22L CLL
Moteur à courant continu (DC) - maxon
Points forts :
- Rapport puissance/encombrement exceptionnel : haute densité énergétique
- Technologie CLL : version longue optimisée pour le couple et la stabilité
- Faible bruit de fonctionnement : pour applications discrètes et sensibles
- Faible consommation : idéal pour systèmes autonomes ou mobiles
Concept configurable : choix des balais, roulements, bobinages, flasques, arbres, câbles et accessoires ; contacter votre conseiller technique pour plus d'informations et accompagnement de votre configuration personnalisée
Moteur d’asservissement précis : réponse rapide et fluide
Fabrication maxon : qualité et fiabilité suisses
Le DCX 22L CLL est un moteur à courant continu développé par maxon, conçu pour les applications d’asservissement exigeant un excellent rapport puissance/encombrement. Doté de la technologie CLL (Custom Line Long), il offre une performance optimisée dans un format allongé, tout en maintenant une grande efficacité énergétique et une stabilité remarquable.
Idéal pour les intégrations mécatroniques compactes, ce moteur est parfaitement adapté aux environnements techniques nécessitant une puissance maîtrisée, un rendement élevé et un faible niveau de bruit. Il s’adresse notamment aux domaines de la robotique, des équipements médicaux, des instruments de mesure ou encore des systèmes portables embarqués.
A partir de 328,00 € HT
Ce produit existe en plusieurs versions.
Voir les versions produitGarantie 1 an sur tous les produits
| Charge axiale max. (dynamique) | 2.5 N |
|---|---|
| Jeu axial | 0.1 mm |
| Type de commutation | Balais graphite |
| Fabricant | maxon |
| Technologie | Courant Continu (DC) |
|---|---|
| Résistance therm. boîtier/air ambiant | 13.6 K/W |
| Résistance therm. bobinage/boîtier | 4.57 K/W |
| Poids | 100 g |
Le DCX 22L CLL est livré prêt à l’intégration, testé et contrôlé. Il constitue une solution performante pour vos projets exigeants en termes de place, de précision et de rendement.
Parmi les cas d’usage typiques :
- Robotique mobile ou fixe
- Dispositifs médicaux motorisés
- Systèmes embarqués à haute précision
- Instruments optiques ou scientifiques
-

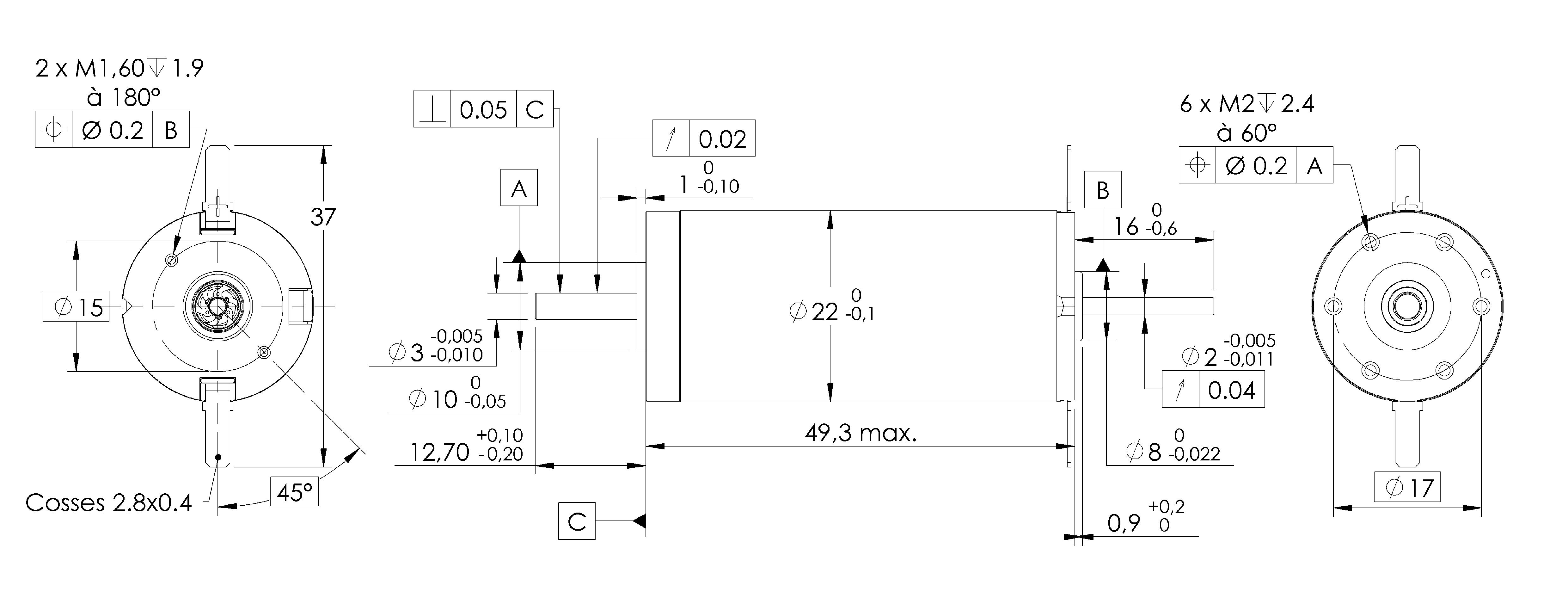

Plan 2D Download
-
Fiche produit Download
