Guide - Moteur électrique brushless : tout comprendre pour une intégration réussie

Dans le monde de la motorisation électrique, le moteur brushless – ou moteur sans balais – s’impose comme une référence incontournable pour les applications exigeant précision, fiabilité et performance. Grâce à sa conception sans frottement mécanique, il offre une durée de vie exceptionnelle, un rendement élevé et une dynamique de fonctionnement remarquable.

Cet article vous propose un tour d’horizon complet du moteur brushless, de ses caractéristiques techniques à ses domaines d’application, en passant par ses différents types et les critères de choix. Il s’appuie sur le guide technique de référence publié par Maxon France, expert reconnu en motorisation électrique.

Qu’est-ce qu’un moteur brushless ?

Le moteur brushless (ou BLDC pour Brushless DC) est un moteur à courant continu sans balais. Contrairement aux moteurs DC traditionnels, il ne possède ni collecteur ni balais, ce qui élimine les frottements mécaniques internes. La commutation du courant dans les enroulements est assurée électroniquement, via des capteurs à effet Hall ou un codeur.

Cette architecture permet d’atteindre des vitesses très élevées (jusqu’à 50 000 tr/min), tout en garantissant un fonctionnement silencieux, sans parasite électromagnétique, ni usure prématurée. Le moteur brushless est donc idéal pour les applications nécessitant un fonctionnement continu, précis et durable.

Les avantages du moteur brushless

Le moteur brushless présente de nombreux atouts techniques et économiques :

• Durée de vie prolongée : l’absence de balais réduit l’usure mécanique. Seuls les roulements sont soumis à l’usure.
• Rendement élevé : jusqu’à 90 % dans certaines configurations.
• Silence de fonctionnement : pas de frottement, pas d’étincelles.
• Haute vitesse de rotation : idéale pour les outils rotatifs, turbines, ventilateurs, etc.
• Commande précise : grâce à la commutation électronique, le moteur peut être asservi en vitesse ou en position.
• Compacité : les moteurs brushless sont souvent plus légers et plus petits que leurs équivalents à balais.

Les différents types de moteurs brushless

Il existe plusieurs familles de moteurs brushless, adaptées à des besoins variés :

1. Moteur brushless à rotor interne avec encoches

C’est le type le plus courant. Le rotor est un aimant permanent cylindrique, tournant à l’intérieur d’un stator bobiné. Il offre un bon compromis entre couple, vitesse et encombrement. Il est souvent utilisé dans les motorisations industrielles, les outils électriques ou les ventilateurs.

2. Moteur brushless à rotor interne sans encoches

Le bobinage est ici en forme de cloche, collé à l’intérieur du rotor. Cette configuration réduit les pertes par courants de Foucault et améliore la régularité du couple. Elle est idéale pour les applications de précision.

3. Moteur brushless à rotor externe

Le rotor est en forme de cloche et entoure le stator. Ce type de moteur est très compact et offre un couple élevé à faible vitesse. Il est souvent utilisé dans les drones, les robots mobiles ou les systèmes embarqués.

Constitution d’un moteur brushless

Un moteur brushless est composé de plusieurs éléments clés :

• Stator : empilement de tôles magnétiques avec bobinage triphasé (étoile ou triangle).
• Rotor : aimants permanents (ferrite, samarium-cobalt, néodyme-fer-bore) fixés sur un arbre.
• Roulements : assurent la liaison mécanique entre rotor et stator.
• Capteurs à effet Hall : détectent la position du rotor pour piloter la commutation.
• Carte électronique : pilote le moteur en fonction des signaux des capteurs.

Commutation électronique : avec ou sans capteur

La commutation du moteur brushless peut se faire de deux manières :

• Avec capteurs à effet Hall : la position du rotor est détectée en temps réel, ce qui permet un démarrage précis et un couple élevé dès les basses vitesses.
• Sans capteur (sensorless) : la position du rotor est estimée à partir de la tension induite. Cette méthode est plus économique mais moins précise à basse vitesse.

Il existe également des commandes vectorielles (ou sinusoïdales) qui permettent une régulation très fine du couple et de la vitesse, notamment dans les applications de positionnement.

Performances et dimensionnement

Le guide Maxon détaille les notions techniques essentielles pour dimensionner un moteur brushless :

• Constante de couple (kM) : proportionnalité entre courant et couple.
• Constante de vitesse (kn) : proportionnalité entre tension et vitesse.
• Courbes caractéristiques : vitesse/couple, courant/couple, rendement.
• Point de fonctionnement nominal : couple et vitesse à tension et courant nominaux.
• Plage de fonctionnement permanent : zone de sécurité thermique.
• Fonctionnement intermittent : tolérance aux surcharges temporaires.

Ces données permettent de choisir le moteur le plus adapté à votre application, en fonction des contraintes de couple, de vitesse, de température et de durée de vie.

Intégration avec motoréducteurs et accessoires

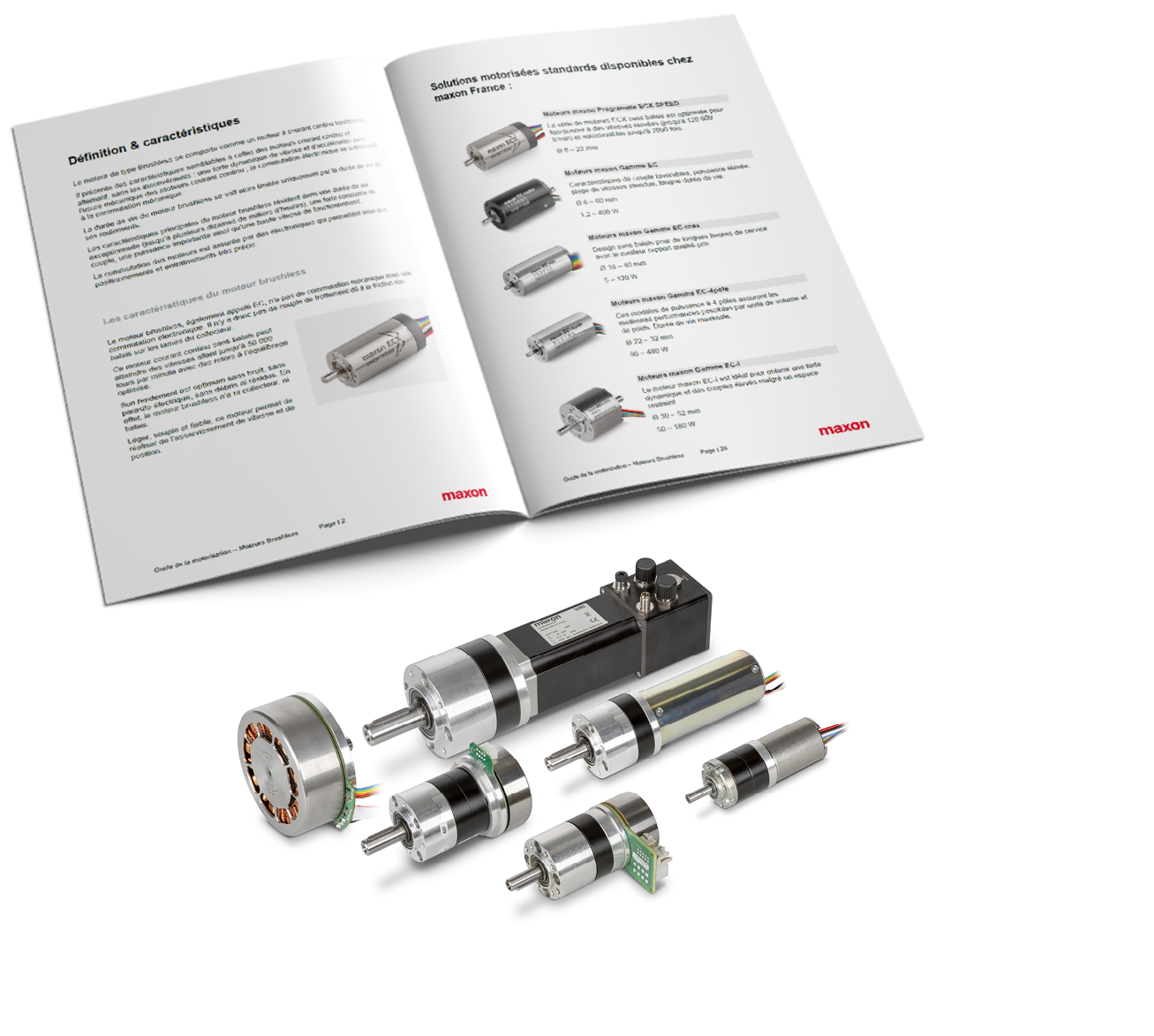

Maxon propose une large gamme de motoréducteurs brushless, combinant moteurs BLDC et réducteurs planétaires ou droits. Ces ensembles sont optimisés pour offrir un moteur brushless compact, puissant et durable.

Des accessoires comme les codeurs, freins, connecteurs moteur, ou cartes de commande moteur brushless permettent une intégration complète dans vos systèmes. Ces composants sont essentiels pour garantir un fonctionnement optimal, notamment dans les applications de robotique ou d’automatisation.

Applications typiques

Les moteurs brushless sont utilisés dans de nombreux secteurs :

• Robotique : pour leur précision et leur faible inertie.
• Médical : grâce à leur silence et leur compacité.
• Aéronautique et drones : pour leur légèreté et leur rendement.
• Automatisation industrielle : pour leur fiabilité et leur durée de vie.
• Mobilité électrique : dans les vélos, scooters, fauteuils roulants, etc.

Ils sont également très présents dans les systèmes de ventilation, les pompes, les outils portatifs, les imprimantes 3D et les équipements de laboratoire.
