Balais en métal précieux ou en graphite : comment choisir la meilleure motorisation pour votre application ?
Lorsqu’il s’agit de sélectionner un moteur à courant continu (DC) à balais, une question revient systématiquement : faut-il opter pour des balais en métal précieux ou des balais en graphite ? Ce choix technique, souvent sous-estimé, a pourtant un impact direct sur la durabilité, la performance, le coût et la compatibilité électromagnétique de votre motorisation.
Dans cet article, nous vous guidons à travers les différences clés entre ces deux technologies, en nous appuyant sur l’expertise de maxon, leader mondial des motorisations de précision, le seul en France à proposer une gamme aussi complète de moteurs DC, BLDC, AC, pas à pas, avec commandes et accessoires livrés en 48h.

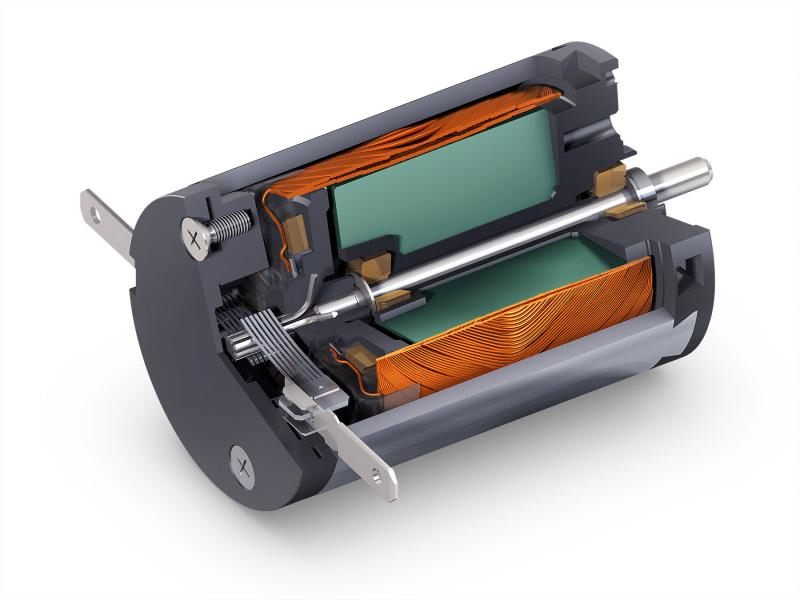

1. Comprendre les balais en métal précieux
Les balais en métal précieux sont composés d’un alliage d’argent (parfois d’or), montés sur un support en bronze à ressort. Ils sont conçus pour offrir une résistance de contact très faible et constante, ce qui les rend idéaux pour les applications à faible courant et fonctionnement continu.
Avantages :
- Faible bruit électrique
- Faible courant à vide
- Faible usure mécanique
- Coût réduit
- Construction simple et compacte
Inconvénients :
- Sensibilité aux arcs électriques
- Moins adaptés aux applications nécessitant de fortes accélérations, aux charges importantes ou aux cycles start-stop
Pour pallier cette sensibilité, maxon intègre dans ses moteurs à balais métal précieux un dispositif CLL (Capacitor Long Life). Ce filtre RC supprime les étincelles, réduit les émissions électromagnétiques et améliore la stabilité thermique du moteur.
Applications typiques :
- Ventilateurs
- Pompes à faible débit
- Tachymètres
- Instruments médicaux
- Systèmes embarqués à faible consommation

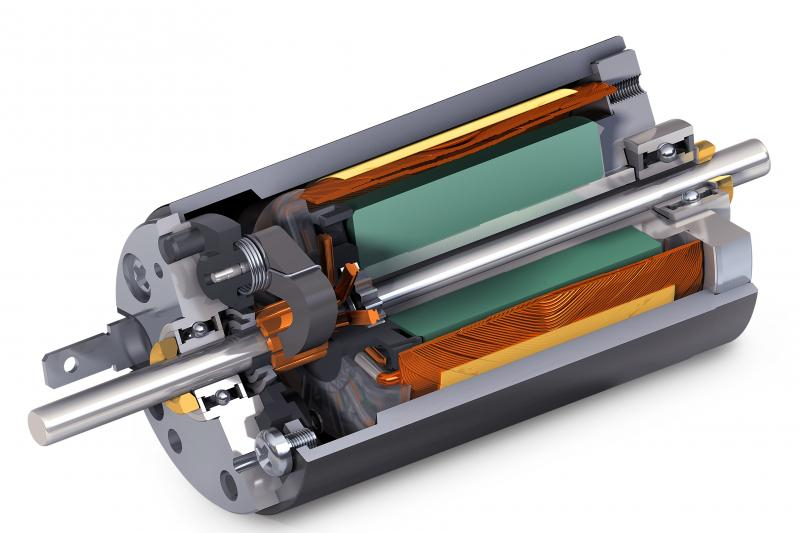

2. Explorer les balais en graphite
Les balais en graphite sont constitués de graphite pur ou enrichi de cuivre (jusqu’à 50 %) pour améliorer la conductivité. Ils sont montés sur des axes avec ressorts pour assurer un contact constant avec le collecteur.
Avantages :
- Excellente tenue aux pics de courant
- Longévité accrue dans les environnements exigeants
- Moins sensibles aux arcs modérés
- Pas besoin de filtre CLL
Inconvénients :
- Production de poussière (incompatible avec les environnements optiques ou propres)
- Courant à vide plus élevé
- Coût plus élevé
Applications typiques :
- Robots industriels
- Perceuses, tournevis électriques
- Systèmes d’alimentation
- Entraînements servo
- Pompes à haute pression
3. Comparatif technique : métal précieux vs graphite
|
Critère | Balais métal précieux (avec CLL) | Balais graphite |
|---|---|---|
Durée de vie | Optimale pour petits moteurs | Excellente pour moteurs puissants |
Courant supporté | Faible | Élevé, y compris pics de démarrage |
Niveau sonore | Faible | Plus élevé |
Coût | Plus économique | Plus onéreux |
Construction | Simple, balais préchargés | Complexe, balais montés sur ressorts |
Lubrification | Lubrifiant spécial | Auto-lubrification par humidité |
Compatibilité CEM | Très bonne (grâce au CLL) | Bonne sans dispositif additionnel |
Collecteur | Alliage d’argent | Alliage de cuivre |
4. Comment choisir ?
Le choix dépend de plusieurs facteurs :
- Charge électrique : pour des courants élevés, préférez le graphite.
- Durée de fonctionnement : pour un usage continu à faible intensité, le métal précieux est idéal.
- Environnement : en milieu propre ou optique, évitez le graphite.
- Budget : le métal précieux est plus économique à l’achat.
Si vous hésitez, les ingénieurs maxon sont disponibles pour vous conseiller. Vous pouvez également utiliser le configurateur en ligne sur l’eshop pour filtrer les moteurs selon vos critères techniques.
5. Pourquoi acheter sur l’eshop multitechnologique de maxon France ?
maxon France propose un eshop unique en son genre, conçu pour les ingénieurs, intégrateurs et acheteurs exigeants :
- Gamme complète : moteurs DC, BLDC, AC, pas à pas, avec ou sans réducteurs, codeurs, freins.
- Commandes et accessoires : contrôleurs de position, drivers, câbles, connecteurs.
- Livraison express : en 48h partout en France.
- Support technique expert : accessible directement depuis la plateforme.
- Documentation claire : fiches techniques, courbes de performance, guides d’intégration.
6. Conclusion
Le choix entre balais en métal précieux et balais en graphite ne se résume pas à une question de coût ou de disponibilité. Il s’agit d’un choix stratégique qui doit tenir compte de votre application, de vos contraintes techniques et de vos objectifs de performance.
Grâce à l’eshop multitechnologique de maxon France, vous pouvez comparer, configurer et commander votre motorisation idéale en quelques clics. Que vous soyez à la recherche d’un moteur compact pour un dispositif médical ou d’un entraînement robuste pour un robot industriel, vous trouverez la solution adaptée — livrée en 48h.

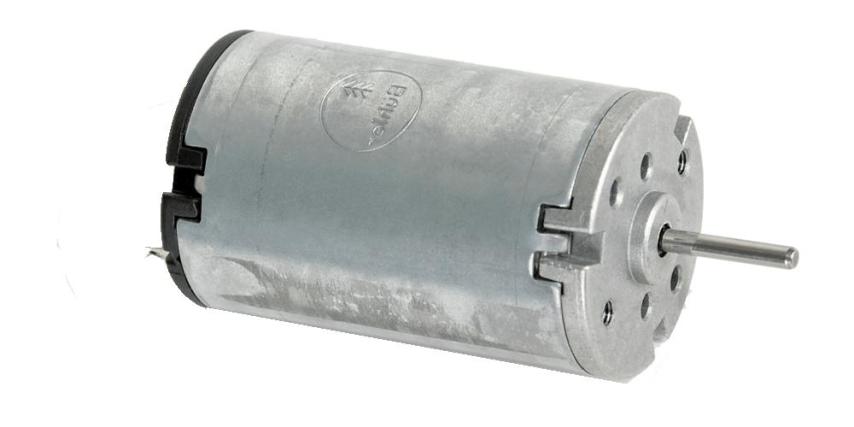

| Courant nominal | Couple nominal | Tension nominale | Vitesse nominale | 0.5 A | 20 mN·m | 12 V - 24 V | 3100 rpm - 3300 rpm |
|---|
